原理

雷达物液位计天线发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分知道转换成物位信号。

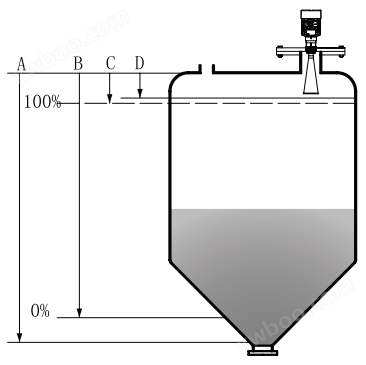

A.量程设定

B.低位调整

C.高位调整

D.盲区范围

测量的基准面是:螺纹底面或法兰的密封面

注:使用雷达液物位计时,务必保证料位不能够进入测量盲区(图中D所示区域)。

特点

非接触测量,无磨损,无污染

天线尺寸小,便于安装

波长更短,对在倾斜的固体表面有更好的反射

测量盲区更小,对于小罐测量也会取得良好的效果

波束角小,能量集中,增强了回波能力的同时,又有利于避开干挠物

几乎不受腐蚀、泡沫影响

几乎不受大气中水蒸汽、温度和压力变化影响

严重粉尘环境仪表也能够准确读取到真实物位回波

高信噪比,即使在波动的情况下也能够获得更优的性能

26GHz频率,是测量固体和低介电常数介质的
