窑尾烟室高温气体分析系统

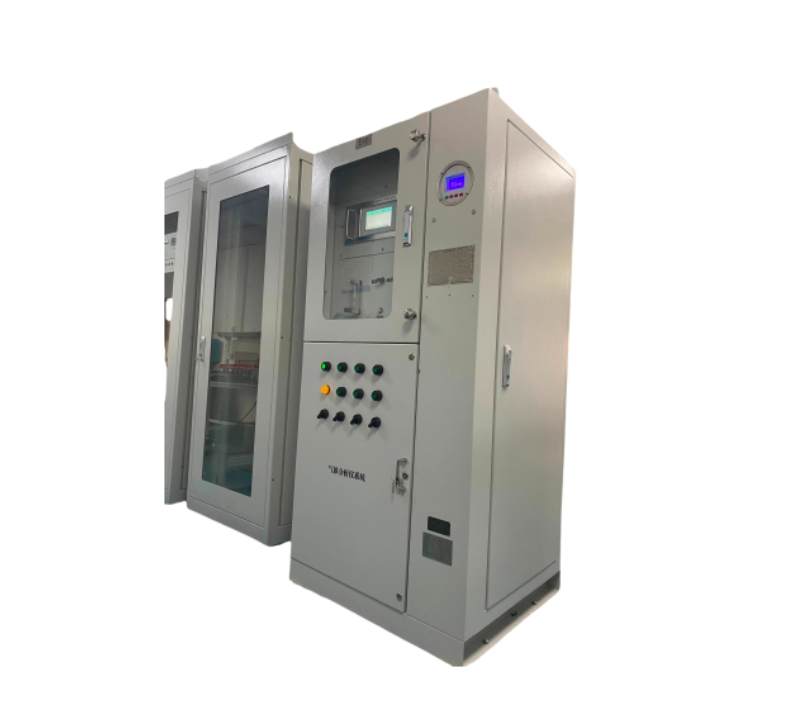

窑头高温入口CO/O2/NOx分析系统是由高温取样系统(取样探头部份,重约200KG、热交换控制柜,重约法150KG)和主机分析仪系统(分析柜,重约100KG)两大部分组成,其余如输样管线采用电伴热一体化管线,用于输送热交换流体介质用的弹性不锈钢玻纹管等附助件,组成整套全智能控制的取样、分析系统。系统工作时,取样探头部份、热交换柜置于现场,与分析柜的气路联接通过保温一体化取样管输送气样,其他电源、信号线则由分析柜引到各控制单元,分析柜根据现场工况或工艺设计,放置现场或仪表控制室。

(1)排除了取样流路的堵塞

常规水冷却式采样系统,采样温度小于100,当含有粉尘杂质的样气经过低于气体的露点取样口和管道时,形成的凝露造成粉尘杂质物积聚造成堵塞。

而取样系统采用特殊的制冷剂使包括除尘过滤器的取样系统在230℃下正常工作,避免了取样凝露,不结碳,克服了探头堵塞问题。

(2) 加强了对反吹气源的净化措施

供货厂家针对现场压缩气源实际情况,除在提供的系统中自带的空气净化过滤外,还特备了现场的外配压缩空气净化装置和现场贮气罐(随机配套),当由空压机方向接来的压缩空气源经现场的净化装置过滤除去水份,加热至露点以上再进入现场的贮气罐备用,即保证了洗扫压力,又减少反吹气源的含水量,避免了压缩空气含水及温度低、压力不足造成的取样管径在吹扫时结露和清尘不彻底现象,为系统可靠度期运行提供保障。

(3) 方便可靠的伸缩取样装置

由PLC可编程控制的电机驱动伸缩装置,工作时由可靠性高的行程开关控制探头伸缩量,另外加上手动控制功能除具有超荷保险外,还备有辅助的气动马达一旦现场断电则由常闭的电磁阀释放压缩空气起动空气马达自动抽出取样探头,减少了人工维护量。

(4) 运行费用低,维护量小。

在全封密型的冷却系统中,使用的特殊制冷液价格不超过每升一百元人民币,长期工作损耗几乎为零(由液位计指示)一次加足可运行五年以上。

(5) 完善的系统自动保护功能。
