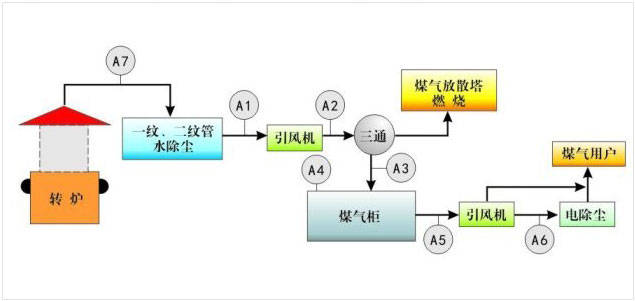

本系统主要由取样单元、预处理单元、分析单元、标定单元、控制单元几部分组成，本系统与升、降罩或引风机提供信号控制联锁，冶炼时连续监测转炉煤气中的CO、CO2、O2等气体浓度。该系统适用于各种规格的转炉煤气低温端引风机出口、柜前、柜后，可连续在线分析烟气中CO、CO2、O2等气体浓度。

量程：CO 0～100％ O2 0～5%

系统主要技术指标：

系统响应时间：≤10秒

测量范围：根据客户要求定制

测量精度：≤±1% F.S

稳定性：

零点漂移：≤量程的1% / 月

量程漂移：≤量程的1% / 月

重复性：≤量程的1%

固体颗粒物过滤精度：1μm

取样探头终身免维护，寿命≥5年。系统维护周期＞1年

信号输出：4～20mA 隔离电流信号

报警输出：触点容量3A／220V，功能自定义

系统可靠性：平均无故障时间：MTBF≥20000小时

PLC自动控制，连续取样，自动反吹，分析结果超限预报警、连锁控制功能。

输出信号：4～20mA，控制报警信号NO/NC

工作电源：220VAC 50HZ

工作温度：＋5℃～＋45℃

环境湿度：≤90%

工作气源：洁净氮源≤1.6Mpa 30NM3/24h
