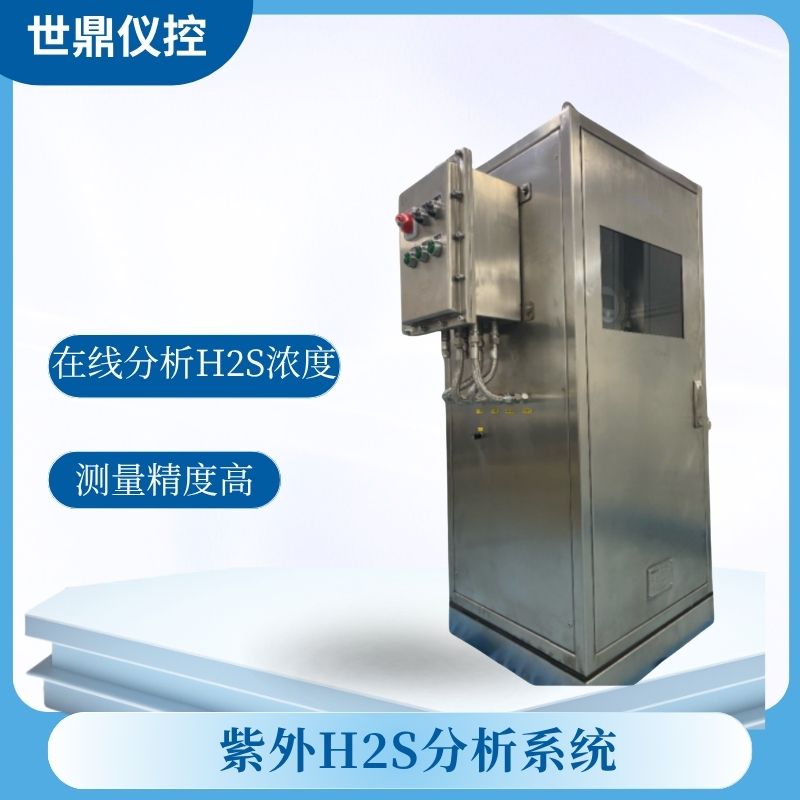

紫外H2S分析系统
一、产品简介
紫外H2S分析系统基于紫外分光吸收光谱技术自主研发，专为精准检测天然气及各类工艺气体中硫化氢浓度设计。设备测量精度高、运行可靠性强、响应速度快、工况适配范围广，核心性能指标均达到或超越国内外同类产品水准，可满足工业在线连续监测与环保检测高标准需求。
分析仪由光源、气体室、液晶屏、薄膜按键、接口板、AB板、直流电源等部件组成，其中：
光源：采用氙灯光源，以脉冲方式工作，寿命可达到 5～10年。
气体室：也称为流通池、测量池，样品流经气体室时将对光源发出的紫外光发生吸收，形成吸收光谱。
光纤：紫外石英光纤，将带有样气浓度信息的光谱传输给光谱仪。
光谱仪：对紫外光进行分光和光电信号转换。
液晶屏、薄膜按键模块：人机交互界面。
分析仪采用紫外差分算法检测气体浓度如下原理图：
硫化氢分析仪技术参数
- 分析方法： 紫外差分吸收光谱
- 量程：H2S：0-50ppm，
- 精度：≤±5%F.S
- 重复性： ≤±1%F.S.
- 线性误差： ≤±1%F.S.
- 零点漂移： ≤1%F.S./周；
- 量程漂移： ≤1%F.S./周；
- 用电量：220±10%VAC 100W；
- 仪用空气要求：4Mpa以上，无油无水；
- 响应时间(T90)：<25秒
- 4-20mA输入接口：2路
- 开关量输入接口：1路，可灵活配置
- 继电器输出接口：1路，输出内容可配置
- 通讯接口： 1路485(支持Modbus协议)
一、产品简介
紫外H2S分析系统基于紫外分光吸收光谱技术自主研发，专为精准检测天然气及各类工艺气体中硫化氢浓度设计。设备测量精度高、运行可靠性强、响应速度快、工况适配范围广，核心性能指标均达到或超越国内外同类产品水准，可满足工业在线连续监测与环保检测高标准需求。
二、产品组成
整套紫外H2S分析系统由氙灯光源、气体室（流通池/测量池）、紫外石英光纤、光谱仪、液晶屏、薄膜按键、接口板、AB板、直流电源等核心部件构成：
1. 光源：采用氙灯脉冲式工作光源，使用寿命可达5～10年，稳定性持久。
2. 气体室：又称流通池、测量池，样气流经腔体时对紫外光产生选择性吸收，形成特征吸收光谱。
3. 光纤：紫外石英光纤，精准传输携带样气浓度信息的光谱信号至光谱仪。
4. 光谱仪：完成紫外光分光处理与光电信号转换，为浓度运算提供数据支撑。
5. 液晶屏+薄膜按键：一体化人机交互模块，操作便捷、参数直观可视。
三、核心产品特点
- 实时在线监测：响应速度极快，T90响应时间＜25秒，适配工业过程实时闭环控制。
- 超低维护成本：无耗材设计、光源及整机寿命长，性能远优于传统电化学传感器。
- 全自动校准：内置调零气泵，支持空气自动调零，无需人工频繁校准。
- 宽量程多场景适配：可覆盖超低浓度烟气（＜1mg/m³）至百分比级高浓度工艺气，工况兼容能力强。
四、应用场景
- 石油炼化：加氢脱硫、酸性水汽提单元硫化氢在线监控
- 天然气行业：天然气脱硫装置进出口H₂S浓度实时检测
- 环保监测：锅炉、焚烧炉尾气硫化氢排放达标监测
- 沼气/生物燃气：脱硫工艺浓度监测与工艺优化
- 冶金焦化：生产煤气净化环节硫化氢精准分析
五、核心技术参数
|
参数名称 |
参数值 |
|
分析方法 |
紫外差分吸收光谱法 |
|
测量量程 |
H₂S 0-50ppm |
|
测量精度 |
≤±5%F.S |
|
重复性 |
≤±1%F.S |
|
线性误差 |
≤±1%F.S |
|
零点漂移 |
≤1%F.S/周 |
|
量程漂移 |
≤1%F.S/周 |
|
供电功耗 |
220±10%VAC，功率100W |
|
仪用空气 |
压力4Mpa以上，无油无水干燥气源 |
|
响应时间（T90） |
＜25秒 |
|
模拟接口 |
2路4-20mA输入 |
|
开关量接口 |
1路开关量输入，可自定义配置 |
|
继电器输出 |
1路继电器输出，输出逻辑可设置 |
|
通讯方式 |
1路RS485，支持Modbus标准通讯协议 |
